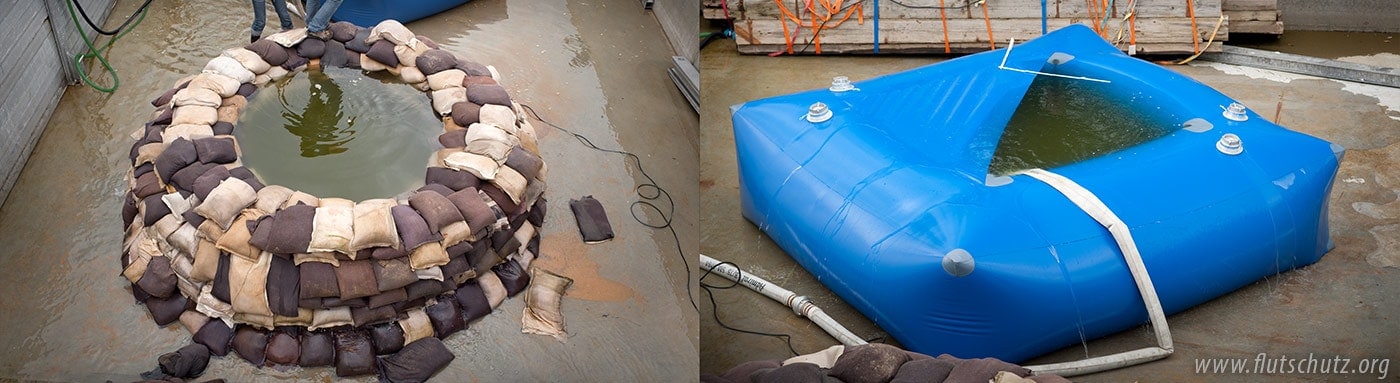

Sandsack-Quellkade versus FLUTSCHUTZ Quellkade | Foto © by FS

Die Entwicklung der Hochwasserschutzkonstruktionen von FLUTSCHUTZ

hat ihre Ursprünge in den Erfahrungen der katastrophalen Hochwasserereignisse an der Oder im Jahr 1997 und an der Elbe im Jahr 2002. Im Anschluss daran wurden durch Prof. Bärbel Koppe, Institut für Wasserbau der Hochschule Bremen, Patente zur Quellkade und zum Schlauchlastfilter angemeldet, die im Jahr 2007 erteilt wurden.

Eine konzentrierte Prototypenentwicklung konnte im Rahmen des Kooperationsprojekts HWS-Mobil erfolgen, das in den Jahren 2009 bis 2011 durch eine Partnerschaft der Leuphana Universität Lüneburg mit der Hochschule München, mit Optimal Planen- und Umwelttechnik GmbH Menden und Karsten Daedler e.K. Trittau durchgeführt wurde. Eine finanzielle Förderung erhielt das Projekt vom Bundesministerium für Wirtschaft und Technologie aufgrund eines Beschlusses des Deutschen Bundestages. Ziel des Kooperationsprojektes war es, bestehende Ansätze für wassergefüllte Schlauchkonstruktionen zum Einsatz als Notfallsystem im linienförmigen Hochwasserschutz sowie in der Deichverteidigung weiterzuentwickeln und funktionstüchtige Prototypen herzustellen.

Die Prototypen besitzen folgende Merkmale:




Die Entwicklungsarbeit umfasste die folgenden Arbeitsbereiche:

  • Materialkunde insbesondere hinsichtlich Festigkeit, Haltbarkeit, Verarbeitbarkeit, Gewicht und Volumen

  • Materialverbindungen insbesondere hinsichtlich Festigkeit, Haltbarkeit und Produktion

  • Erarbeitung der inneren und äußeren Form der Konstruktionen unter Berücksichtigung von Stauhöhe, Wasserdichtheit und Wasserumläufigkeit, Struktur- und Standfestigkeit, Handhabbarkeit im Einsatz, Transport, Reinigung und Lagerung

  • Transport- und Lagermodule


Neben theoretischen Analysen und Berechnungen wurden die Prototypen umfangreichen Labor- und Freilandtests unterzogen, deren Ergebnisse kontinuierlich in die Weiterentwicklung einbezogen wurden. Die folgenden Tests wurden in den Jahren 2009 bis 2012 durchgeführt:

  • Prüfung der Material- und Verbindungsfestigkeiten in Zugmaschinen der Hochschule München und der Karsten Daedler e.K.

  • Prüfung der Haftreibungseigenschaften der verwendeten Materialien

  • Prüfung der Wasserdichtheit und der Handhabbarkeit der Prototypen auf den Betriebshöfen der Optimal Planen- und Umwelttechnik GmbH Menden und der Karsten Daedler e.K. Trittau

  • Prüfung der Wasserdichtheit und der Dichtheit gegen Umläufigkeiten bei Einstau sowie der Handhabbarkeit der Prototypen in Feldtests an der Tideelbe in Hamburg und Niedersachsen sowie an der Möhnetalsperre in Nordrhein-Westfalen

  • Prüfung der Wasserdichtheit und der Dichtheit gegen Umläufigkeiten bei Einstau sowie der Handhabbarkeit der Prototypen in Labortests im KLIMZUG-Versuchsstand der Technischen Universität Hamburg-Harburg sowie an den Übungsdeichen der Bundesschule des Technischen Hilfswerks THW in Hoya und des Landesbetriebs Brücken, Straßen und Gewässer LSBG in Hamburg

  • Tests zur Zertifizierung der serienreifen Prototypen durch den TÜV Nord am Übungsdeich der Bundesschule des Technischen Hilfswerks THW in Hoya sowie im KLIMZUG-Versuchsstand der Technischen Universität Hamburg-Harburg


Sandsack-Quellkade versus FLUTSCHUTZ Quellkade · TU Hamburg-Harburg 2012 | Video © FS
Doppelkammerschlauch · TÜV-Zertifizierung / Aufpralltest · TU Hamburg-Harburg 2012 | Video © FS

Ergebnis der bisherigen Entwicklungsarbeit sind drei Konstruktionen, die im Jahr 2012 durch den TÜV Nord für ihren Einsatz im abwehrenden Hochwasserschutz zertifiziert wurden:

  • FLUTSCHUTZ-Quellkade zum Einsatz in der Deichverteidigung bei punktförmig konzentriertem Sickerwasseraustritt

  • FLUTSCHUTZ-Auflastfilter zum Einsatz in der Deichverteidigung bei drohendem Grund- und Böschungsbruch

  • FLUTSCHUTZ-Doppelkammerschlauch für den linienförmigen Einsatz als Barriere im tiefliegenden Gelände
